織用具

整経用具

部分整経機

部分整経機

セクショナルワープビーム

セクショナルワープビーム
40本大管立て2台をつかって整経中

テンションボックス

テンションボックス

部分整経機 Sectional Warping Mill

学校や工房、あるいは自分で複数の機をお持ちの方はぜひ一台!

(1)着尺、服地、その他長尺あるいは広幅の整経には、絹、綿、ウールいずれを問わず正確な整経とたて糸巻きができます。そして作業は極めて少ない場所でできます。

(2)テンションボックスの機能によって、たて糸に必要な張りを一定に保ちながら、整経することができますから、初心者でも同じようにできます。

(3)たて糸巻きは直接整経機より短時間に必要な張力をかけて巻き取ることができます。

(4)ご注文は65cmより10cm単位で整経幅を増してつくりますのでご相談ください。

(5)標準型リールの円周は1mですが、着尺など長尺を巻く方は円周1.5m型をおすすめします。

セクショナルワープビーム Sectional Warping Beam

手織機本体にあるワープビームの位置にリールを取り付けテンションボックスを使って一定の張りを保ちながら、整経と巻き取りを同時に行います。長尺や幅広の機仕掛けが楽に、手早く、正確に行えます。一回に整経できる幅は2.5cmです。

整経台 Warping Frame

整経台F-1号

整経台F-1号

整経台F-1号タイプは、上部に*ガイドが付けられるので、大管立(オプション30本立・50本立)を取り付けることができます。立ったまま整経が行える作業のしやすい台です。

整経台F-2号

整経台F-2号

机上または壁に立て掛けて整経します。F-1号と同じ15mまで整経できます。

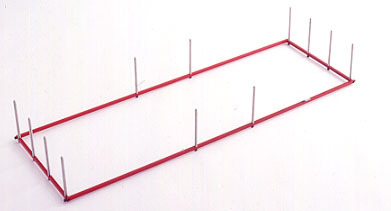

スチール整経器

スチール整経器

机上で整経します。この整経器は7mまで整経できます。

大管(木製つづみつづみ型21cm)

大管(木製つづみつづみ型21cm)

チタンガイド

チタンガイド

整経台F-2号に取り付けると糸が絡まずに整経できます。

大管立セット
セクショナルビーム用
(40・60・100)

  1. 整経台F-1号タイプは、上部に*ガイドが付けられるので、大管立(オプション30本立・50本立)を取り付けることができます。立ったまま整経が行える作業のしやすい台です。

  2. 整経台F-2号、スチール整経器はいずれも机上または壁に立て掛けて整経します。 F-2号は F-1号と同じ整経長の整経ができます。

  3. 卓上整経器はセパレーツ型で卓上に取り付けて使用します。また絣の括りに利用されています。

型式 セクショナルビーム 部分整経機
材料・構造・仕上げ さくら材・組立式・オイル仕上げ
外形寸法(W・D・H) 91cm・35cm・72cm
整経長 70m 70m
整経横幅 65cm~130cm 65cm~

[付属品]
セクショナルビーム:テンションボックス
部分整経機:テンションボックス

[別売り付属品]
セクショナルビーム:幅出し筬、ガイド筬、綾取筬、大管立てセット

部分整経機:幅出し筬、ガイド筬、綾取筬、大管立てセット

型式 整経台F-1号 整経台F-2号 スチール整経器
材料・構造・仕上げ さくら材・オイル仕上げ スチール角パイプ
外形寸法 (W・D・H) 110cm・58cm・170cm 110cm・19cm・79cm 101cm・33cm
整経長 15m 7m
整経横幅 100cm  100cm
付属品・専用ガイド

30個


大管、小管、糸枠 使い方いろいろ
大管、小管、糸枠 使い方いろいろ
大管、小管、糸枠 使い方いろいろ
大管、小管、糸枠 使い方いろいろ
大管、小管、糸枠 使い方いろいろ
大管、小管、糸枠 使い方いろいろ

大管、小管、糸枠 使い方いろいろ

電動管巻機1  Electric Bobbin Winder 1

電動管巻機1  Electric Bobbin Winder 1

高・低速切り換えスイッチ付フリーコントロールのミシンモーターを採用。静かに巻き取りができます。 また瞬間ストップができますので糸切れ無し、当社製の小管、大管、糸枠、タピストリーボビンはすべて本機で使用できます。

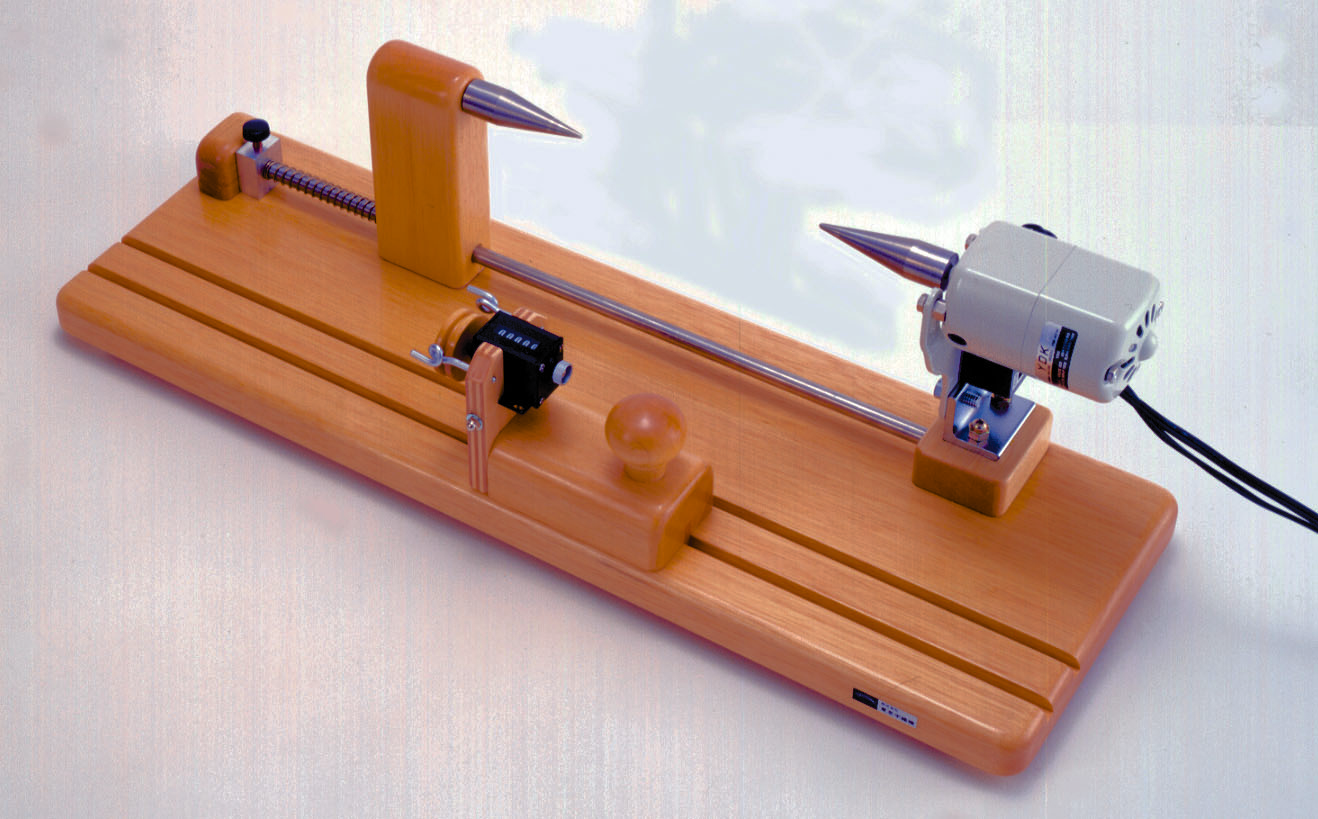

電動管巻機2  Electric Bobbin Winder 2

電動管巻機2  Electric Bobbin Winder 2

40年間絶えず愛用され続けている、超ロングセラーの電動管巻機1に、もう一つ新しいマルチ型の電動管巻機が誕生しています。

この管巻機は小さな竹管、玉管、小管から大管、穴の異なる木枠、各種ボビンにいたるまで、ほとんどの種類の管巻きができます。

両端で管を止めて回転ぶれを無くし、スムーズに巻くことができます。付属に手動の綾振りが付いていて、巻きの強さが均質になります。またカウンターで糸の巻き取りの長さが10cm単位まで測定できます。

一般には糸の引き揃え(合糸)の巻き取りはテンションが不揃いになって非常に難しいと言われています。しかしこの管巻機では安定した合糸が簡単にできます。特に工房、学校などにおすすめします。

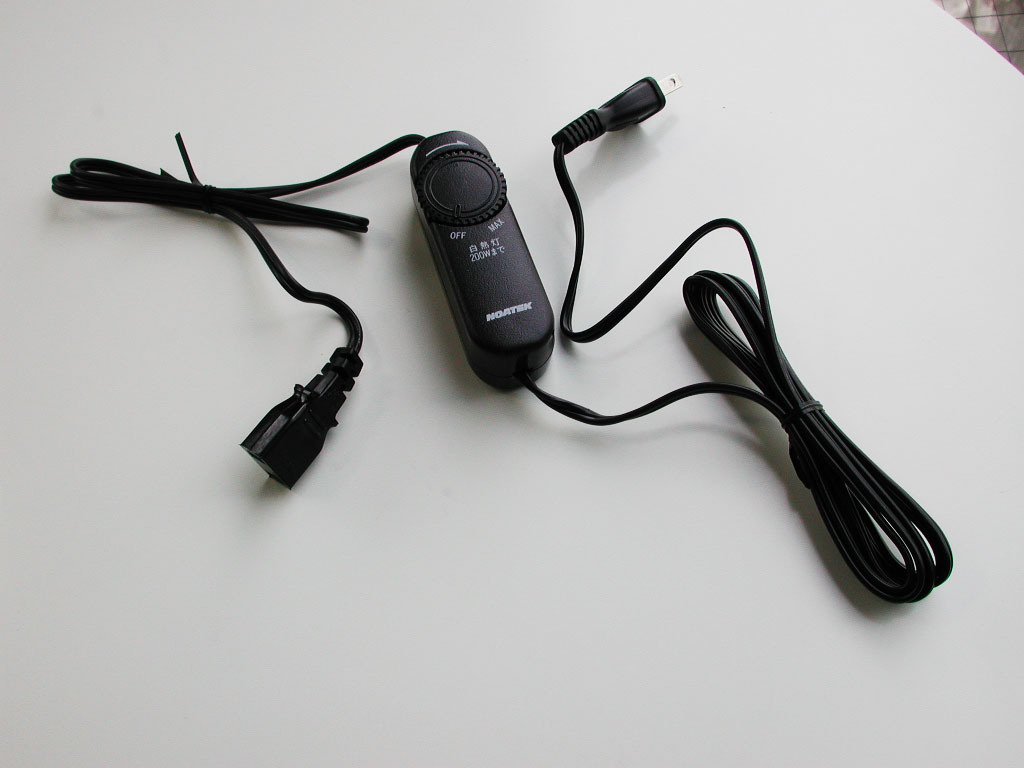

調光器

調光器

使いやすい回転速度にするために管巻機に取り付けて使用する補助具です。モーターが利用できる調光器は限定されます。弊社の取り扱っている調光器は安全です。特にマルチタイプの電動管巻機2と一緒に使用されることをおすすめします。

かせかけ2  Skin Holder, Swift

かせかけ2  Skin Holder, Swift

組立式、木製6枚羽をステンレス製ロットで止めます。足(2型)の2種類です。羽根の円周は、かせの大きさに合わせて変えることができます。

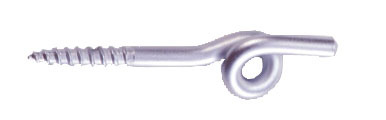

柱の穴に*ボビン掛用鉄棒を渡してボビン掛けにし、整経や糸の撚り合わせなどに利用します。

*カウンター(数取り器)をセットすれば、無駄のない糸くりや管巻き、あるいは糸の番手計算ができます。また*専用ハンドルを使用してかせをつくることもできます。

カウンター

カウンター

ハンドル

ハンドル

ボビン掛用鉄棒

ボビン掛用鉄棒

整経台F-1号、F-2号のオプション 大管立て

整経台F-1号、F-2号のオプション 大管立て

大管の取り外しが簡単で、50・30・20本立の3種があります。整経台F-1号タイプには直接取り付けて使用しますが、F-2号などと組み合わせる場合は、別売りのチタンガイドを取り付けてご使用ください。この他にガイド付き12本立ての大管立があります。

部分整経機・セクショナルビームのオプション大管立てセット

部分整経機・セクショナルビームのオプション大管立てセット

専用スタンドで本器を2個1組にセットし、100本立、60本立、40本立の大管立ができます。スタンド式の大管立ては部分整経機、セクショナルビームに共通で使用できます。

整経用具 価格

ピン付部分整経機

(整経幅65cm)

  FM2065

318,780

セクショナルワープビーム

(整経幅65cm)

  OHW652 206,140
部分整経機・セクショナルワープビーム共通オプション 価格
綾取り筬 40目/10cm LRT040

  17,908

50目/10cm LRT050   19,723
60目/10cm LRT060   21,417
100目/10cm LRT100   29,040
ガイド筬・幅出し筬 20~50目/10cm LRP050     2,904
55~100目/10cm LRP100    3,564
110~180目/10cm LRP200     5,005
大管100本立てセット   FBM100

207,680

大管60本立てセット   FBM060

207,680

大管40本立てセット
  FBM040
156,970
大管12本立てセット
  FBM012  40,480
整経台F-1号
  F10150
100,408
整経台F-2号   F20150

  43,120

スチール整経器   FS0070   37,260
整経台F-1号、整経台F-2号オプション 価格
大管立(50本立て)   FBR350  52,095
大管立1(30本立て)   FBR030  38,170
大管立2(20本立て)   FBR020  30,360
大管立用スタンド   FBMS00  28,336
電動管巻機1   FBWE01  29,700
電動管巻機2

FBWE20

  60,940

調光器   OBWE01     2,750
かせかけ2   FS0200

  30,800

かせかけ用ハンドル   FS0001     2,783
かせかけ用カウンター   FS0002    2,783
かせかけ用羽根セット   FS0201  16,951
かせかけ用ボビン掛け鉄棒   FS0003       759
かせかけ用ロット(6本)   FS0202     3,795
糸枠   FSS002     1,265
大管(21cm)   FBB001      1,100
高周波硬化ガイド   F0G003        429

製織用具

船形シャトル Roller Shuttle

船形シャトル Roller Shuttle

シャトルの下に車が付いています。ローラーシャトルともいいます。シャトルの幅、厚み、長さなど、織幅に合わせて3種類に設計されています。バランスのとれた形は握り心地よく、安定よく飛びます。特に先端と管掛け軸は上目になっているので飛ばし目をつくりません。当社標準のつづみ型小管を合わせてお使いいただければ一層効果的です。

マットシャトル Mat Shuttle

マットシャトル Mat Shuttle

装飾糸や太番手あるいは単糸で柔らかいよこ糸などを織込む場合に用います。

サイドが深く彫り込まれた溝によこ糸を巻き取るので、たて糸と触れあうことなく良く飛びます。

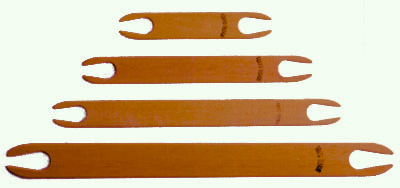

板杼

板杼

小管に巻けない太番手の糸を巻きます。仕上がりがなめらかなのでどんな糸でも安心して使用できます。

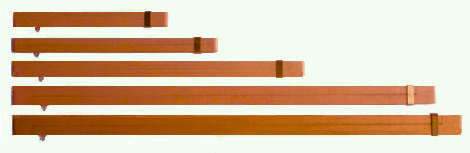

木製幅出し器 Wooden Temple

木製幅出し器 Wooden Temple

織幅を一定に固定し、耳糸の切断と筬の損傷を少なくするため、織前に取り付けて用います。幅が自由に調節できるようになっています。

シャギー用物差し

シャギー用物差し


シャギー用物差し

毛足の長さを一定に決められるので、能率の良いノッティングができます。

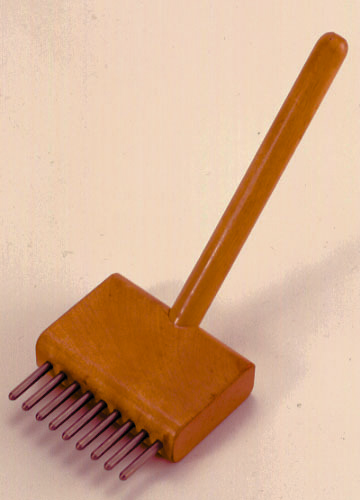

ノッティング用ビーター(ラグ用ビーター) Beatar for Knotting

ノッティング用ビーター(ラグ用ビーター) Beatar for Knotting

3~4目/1cmの粗いつづれ用あるいはノッティング用の打ち込みに用います。

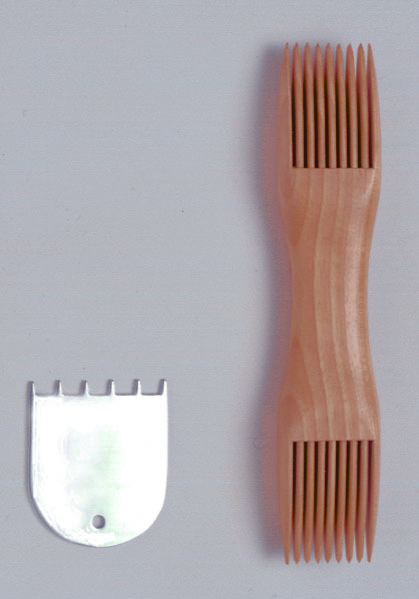

ゴブラン織用木櫛・鉄製櫛 Wooden ・ Steel Comb for Gobl:n

ゴブラン織用木櫛・鉄製櫛 Wooden ・ Steel Comb for Gobl:n

ゴブラン織において、よこ糸入れのときに寄せる鉄櫛とよこ糸を締め込む木櫛です。

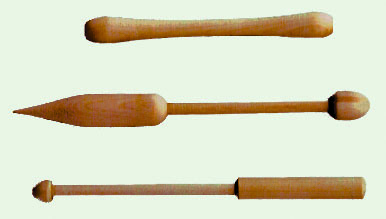

タピストリーボビン1.2 Tapestry Bobbin 1, 2

タピストリーボビン1.2 Tapestry Bobbin 1, 2

上からタピストリーボビン1、タピストリーボビン2、ボビンレース用ボビン

ゴブラン織のよこ糸を通すためのタピストリーボビン1と、よこ糸を通すと同時に、尖った先端でよこ糸の打ち込みもできるタピストリーボビン2があります。

小管

タピストリーボビン1.2 Tapestry Bobbin 1, 2

船型シャトルに共通して使用できます。

織り用具 価格

船型シャトル1号(33cm) WSR033   8,833
船型シャトル2号(30cm) WSR030   8,591
船型シャトル3号(27cm) WSR027   8,107
マットシャトル3号(50cm) WSM050   9,438
マットシャトル4号(35cm) WSM035   8,591
マットシャトル5号(30cm) WSM030   8,228
板杼1号(50cm) WSF050   1,936
板杼2号(37.5cm) WSF375   1,771
板杼3号(30cm) WSF030   1,633
板杼4号(20cm) WSF020

  1,311

小管(つづみ型8cm) WBS008      440
タピストリーボビン1 WBT012      506
タピストリーボビン2 WBT018  1,380
シャギー用物差し

毛足2cm

~6.5m

WSS020   1,380

毛足7cm

~9cm

WSS070  2,078
ラグ用ビーター WCR001  9,430
ゴブラン織用木製櫛 WCT001 16,445
ゴブラン織用鉄製櫛 WCT002 25,300
カード織用ビーター WPF000   1,012
木製幅出し器0号 (90~130cm) WW0000 15,180
木製幅出し器1号 (80~120cm) WW0001 13,662
木製幅出し器2号 (60~95cm) WW0002 11,937
木製幅出し器3号 (45~65cm) WW0003 10,626
木製幅出し器4号 (30~46cm) WW0004   8,855

機仕掛け用具

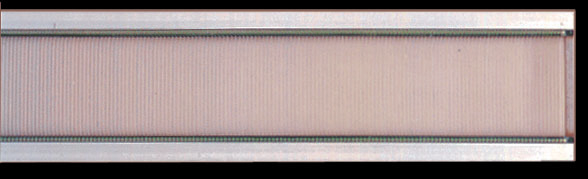

ステンレス筬平角縁筬(天地9cm)

ステンレス筬平角縁筬(天地9cm)

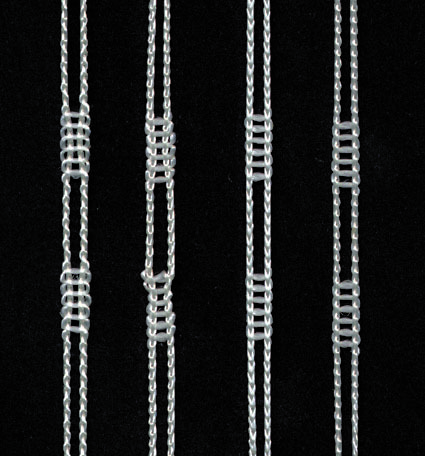

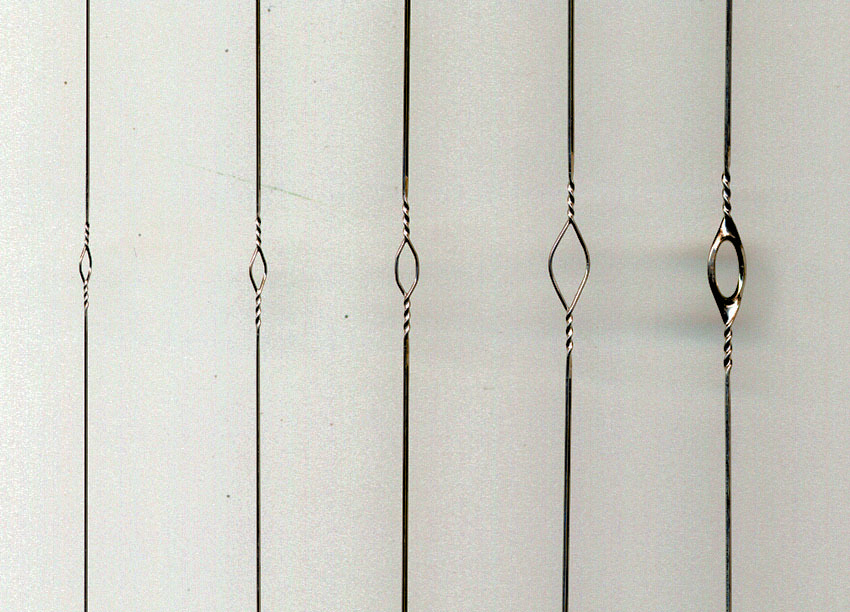

綜絖 Heddle,  Heald

綜絖 Heddle,  Heald

スチールワイヤーヘルド(略してワイヤーヘルド)はたて糸密度に合わせた標準のもののご使用をお勧めします。

綜絖4枚を使用するとして、たて糸の密度と使用ヘルドとの関係の目安は、たて糸密度が1cmに対し26目まではヘルド番号#27、 26目~30目までは#30、 30目~36目までは#32のワイヤーヘルドが標準です。太い糸や革、飾り糸、ウールの手紡ぎ糸などには#26のワイヤーヘルドかリングヘルドをお勧めします。

他にポリエステルヘルドがあります。

綜絖枠ポリエステルヘルド

綜絖枠ポリエステルヘルド

天地28cm メール12cm

ステンレス筬 Stainless Steel Reed

ステンレス筬 Stainless Steel Reed

糸との摩擦を少なくするために、ステンレス羽加工を工夫しています。また筬目の密度に対応して筬羽の厚みを5段階に分けています。掻き連るの絡りを樹脂で固定し、筬羽に弾性を持たせ、アルミの縁で美しく仕上げています。角縁の他に丸縁(アルミ製)もあります。また絵絣台に使用する半筬もあります。

粗筬 Raddle

粗筬 Raddle

2φのステンレス棒を1cm間隔に埋めた木製品で、片側は木製キャップでふさいであります。
手織機KH2型、KS-650、1000、KMー600、650、800、1000のそれぞれの機のバックビームにネジで固定し、仮筬通しをしないで直接たて糸巻きができます。

システムコード、ペグ Loom Chain Cord System, Anchor Peg, Straight Peg

システムコード、ペグ Loom Chain Cord System, Anchor Peg, Straight Peg

綜 絖や踏木の吊り紐として専用につくられたルームコードで、ポリエステル100%、80kgの張力まで耐えることができます。チェーンの間隔は12mmと 20mmがあります。 システムコードはコード自身で止める場合と、アンカーペグまたはストレートペグのどちらかを使用して止める方法とがあります。

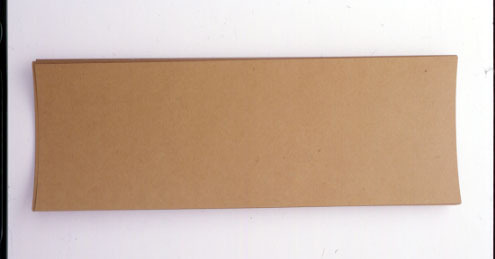

はた紙 Room Paper, Warp Stick

はた紙 Room Paper, Warp Stick

腰の強いクラフト紙ですから何回でも使用でき、しっかりとしたたて糸巻きができます。

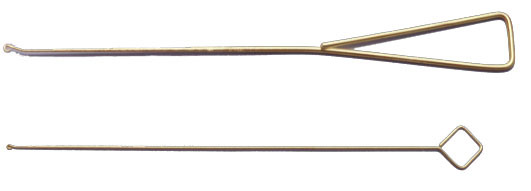

綜絖通し Threading (Heddle) Hook

綜絖通し Threading (Heddle) Hook

ワイヤーヘルドの綜目に合ったものを使用します。綜絖通し1は、#27~#30のヘルド、綜絖通し2は#32のヘルドに適しています。

筬通し Reed Hook

筬通し Reed Hook

ステンレスを使用し全体に弾力があります。そのために密度の高い筬目も通し易くなっています。なお引き込み、差しの両方使用できる両目差しになっています。

筬立て Reed Stand

筬立て Reed Stand

筬通しに使用します。 筬の大、小を問わず使用できます。

機仕掛け用具 価格

システムコード1/20   LSC020 2,420/10m
システムコード1/12   LSC012 1,331/10m
ストレートペグ   LSP001 66
アンカーペグ   LUP001 72


結束糸10/24   LN1024 3,476/1コーン
結束糸10/15   LN1015 3,476/1コーン
綾板(2枚1組) 65cm LTR065 4,255
85cm LTR085 4,600
90cm LTR090 4,807
105cm LTR105 4,922
120cm LTR120
130cm LTR130
綜絖通し1   LSF027 1,694
綜絖通し2   LSF030 649
筬通し   LRF001 4,235
平縁・丸縁両用筬立て   LRS001
はた紙(繰り返し使用可)  22cm×22cm P02222 60
 42cm×22cm P04222 72
 62cm×22cm P06222 88
 68cm×22cm P06822 99
 88cm×22cm P08822 121
108cm×22cm P10822143
133cm×22cm P13322 187

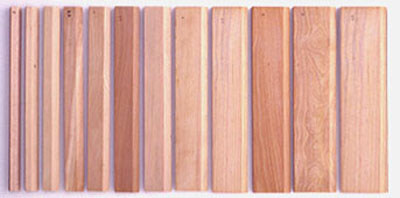

はた板 67cm PS0067
87cm PS0087
107cm PS0107
122cm PS0122
132cm PS0132

スプリング

(ステンレス8中×5.5cm)

  LS0855 575

ポリエステルヘルド   LHP028 3,040円/100本

スチールワイヤーヘルド 価格

線番手 天地 メール番号 メール寸法 コード

価格/本数

32 33cm 19

2.5×1.1

LH3233
32 26cm 20 3.2×1.2 LH3226

30 33cm 03 4.3×1.6 LH3033 5,929/500
30 30.2cm 03 4.3×1.6 LH3030 5,929/500
30 26cm

01

3.8×1.7 LH3026

5,808/500


27 33cm 82 6.0×2.1 LH2733
27 30.2cm 82 6.0×2.1 LH2730 5,808/500
27 26cm 82 6.0×2.1 LH2726 5,808/500
27 16cm 82 6.0×2.1 LH2716 3,146/100

26 30.2cm 84 9.0×4.0 LH2630 7,260/500
26 26vm 84 9.0×4.0 LH2626 7,260/500
26 16cm 84 9.0×4.0

LH2616

3,509/100

  • 線番手:数字が大きいほど線材が細くなります。
  • メール番号・メール寸法:綜絖のたて糸通し穴の形状と大きさを表しています。
  • 各織に標準装備されているスチールワイヤーヘルドは27番線です。
    綜絖天地30.2cm:KM-1200、1000、800用
    綜絖天地26cm:KM-650、600用
    綜絖天地16cm:ハンディールーム用

ステンレス筬 価格

☆平筬 コードR:角縁アルミフレーム縁厚0.56cm、天地9.4cm

目数

10cm間

織幅

42cm

織幅

60cm

織幅

65cm

織幅

85cm

織幅

105

cm

織幅

120

cm

織幅

130

 cm

20

11,050

13,520

15,730

21,970

24,050

27,820



25

11,050

13,520

15,730

21,970

24,050

27,820



30

11,050

13,520

15,730

21,970

24,050

27,820



35

11,050

13,520

15,730

21,970

24,050

27,820



40

11,050

13,520

15,730

21,970

24,050

27,820



45

11,050

13,520

15,730

21,970

24,050

27,820



50

11,050

13,520

15,730

21,970

24,050

27,820



















55

14,690

16,770

18,330

25,480

30,030

34,320



60

14,690

16,770

18,330

25,480

30,030

34,320



65

14,690

16,770

18,330

25,480

30,030

34,320



70

14,690

16,770

18,330

25,480

30,030

34,320



80

14,690

16,770

18,330

25,480

30,030

34,320



90

14,690

16,770

18,330

25,480

30,030

34,320



100目

14,690

16,770

18,330

25,480

30,030

34,320



















110目

17,160

20,280

21,970

28,340

-

-



120目

17,160

20,280

21,970

28,340

-

-



130目

17,160

20,280

21,970

28,340

-

-



140目

17,160

20,280

21,970

28,340

-

-



150目

17,160

20,280

21,970

28,340

-

-



















160目

20,670

23,660

26,260

-

-

-

-

180目

20,670

23,660

26,260

-

-

-

-

  • 表以外の織幅、目数のご注文は20%増しになります。
  • ハンディールーム用織幅20cmの筬は、22cmの両切りになります。

☆丸縁筬コードM:(丸縁アルミフレームステンレス筬、天地12.5cm)

目数

10cm間

織幅

70cm

織幅

100cm

織幅

120cm

織幅

130cm

織幅

150cm

織幅

200cm

20目 17,270 24,530 29,370 32,340
25目 17,270 24,530 29,370 32,340
30目 17,270 24,530 29,370 32,340
35目 17,270 24,530 29,370 32,340
40目 17,270 24,530 29,370 32,340
45目 17,270 24,530 29,370 32,340
50目 17,270 24,530 29,370 32,340

55目 18,920 26,290 32,340 35,530
60目 18,920 26,290 32,340 35,530
65目 18,920 26,290 32,340 35,530
70目 18,920 26,290 32,340 35,530
80目 18,920 26,290 32,340 35,530
90目 18,920 26,290 32,340 35,530
100目 18,920 26,290 32,340 35,530

110目 20,900 28,930 35,530 38,830
120目 20,900 28,930 35,530 38,830
130目 20,900 28,930 35,530 38,830
粗筬(たて糸巻き用ラドル・10目/10cm)
通し幅

130cm  KH2-1350

LRH135


110cm  KH2-1100

LRH110


120cm  KM-1200 LRM120
105cm  KM-1000 LRM100
85cm    KM-800 LRM085
65cm KM-650 LRM065 22,550
☆粗筬ハンディールーム用
通し幅 60cm LRH060 19,580
40cm LRH040 15,900
20cm LRH020 13,970

セクショナルワープビーム・部分整経機用筬
綾取筬 40目/10cm LRT040 16,280
50目/10cm LRT050 17,930
60目/10cm LRT060 19,470
100目/10cm LRT100 26,400

ガイド筬・幅出し筬

20~50目/10cm

LRP050 2,640

55~100目/10cm

LRP100 3,245

110~180目/10cm

LRP200 4,554

設計の用具 その他

ルーペ(分解鏡)Lupe

ルーペ(分解鏡)Lupe

織物分解には無論のこと、製織中のよこ糸打ち込み本数が一定であるかどうかを調べるために用います。針を動かしながら目数を数えることができて便利です。

また紡ぎ糸の撚りの強さを測るのにも利用します。この場合は、撚り角度計も一緒にお求めください。

シンプル・ウィーヴィング 箕輪久美子 著

シンプル・ウィーヴィング 箕輪久美子 著

by oneselfをスローガンに、イラストをふんだんに使って、やさしく解りやすい独習書にしました。ご自宅でも高度な内答のある楽しい織物ができます。内容は素材、組織図、整経、機仕掛け、仕上げ、作品等が収録されています。
東京手織機製ハンディールームの独習書ですが、すべての人の織物デザインの入門書でもあります。

ガイド糸によるスピニング 西城正子 著

ガイド糸によるスピニング 西城正子 著

元大日本蚕糸会蚕糸科学研究所主任技師の著者は豊富な体験を基に、特別な道具を用いずに繭の選別の方法から糸繰り、精練、染色、真綿作り、そしてガイド糸を使用して繭から直接、あるいは真綿、天蚕、ウール、獣毛の紡ぎをカラー写真で、現場をのぞいて体験しているような感じに引き込まれていきます。

B5 変形版 94頁オールカラー

設計用具 価格

ルーペ25mm ☆D00025 3,465
撚り角度計 D0000A605
ルーペ25mm+撚り角度計 ☆D00A25 3,806


織物参考書

シンプル・ウィーヴィング ☆BS0001 3,850
ガイド糸によるスピニング 在庫なし ☆BS0002

お問い合わせ

東京手織機繊維デザインセンター

■電話番号
03-6905-8500

■FAX
03-6905-8513

■住所
〒173-0022
東京都板橋区仲町12-2 1F

お電話でのお問い合わせ:03-6905-8500
お問い合わせ
